Prosta instalacja elektryczna w domu nie polega na tym, że jest uboga. Chodzi o taki układ, w którym każdy obwód ma jasne zadanie, a zabezpieczenia i przewody są dobrane do realnego obciążenia. Poniżej wyjaśniam, z czego składa się domowa elektryka, jak ją sensownie rozplanować, gdzie najłatwiej popełnić błąd i co trzeba sprawdzić przed odbiorem.
Najważniejsze są podział obwodów, zabezpieczenia i odbiór
- Dobry układ domowy nie jest „najtańszy”, tylko czytelny i bezpieczny.
- Oświetlenie i gniazda powinny mieć osobne obwody, żeby awaria nie gasiła całego domu.
- RCD, wyłączniki nadprądowe i przewód ochronny PE robią realną różnicę w bezpieczeństwie.
- W praktyce domowej często spotyka się przewody 3x1,5 mm² dla oświetlenia i 3x2,5 mm² dla gniazd, ale projekt zależy od konkretnego obciążenia.
- Po montażu potrzebne są pomiary, opis obwodów i okresowe kontrole instalacji.

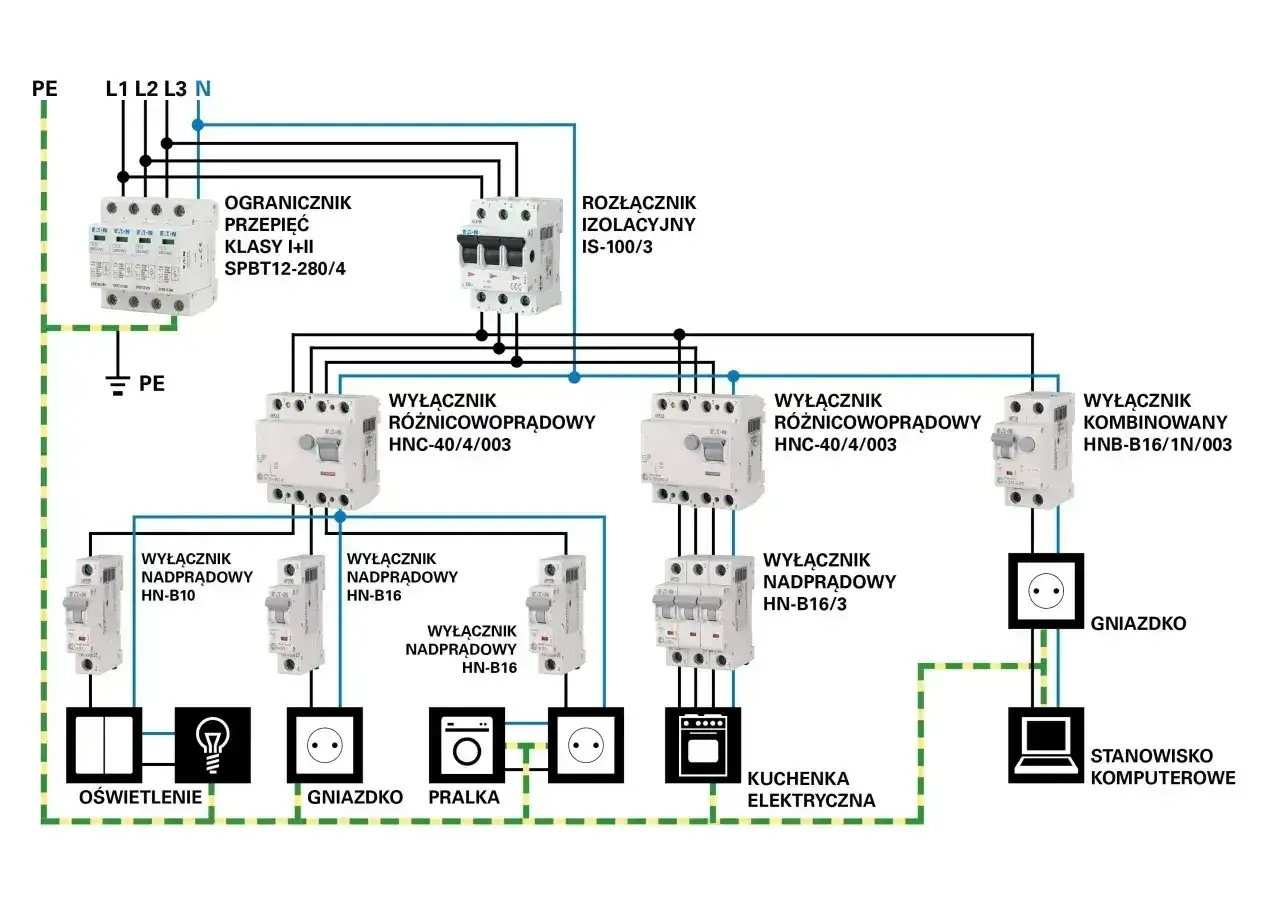

Z czego składa się bezpieczny, prosty układ domowy
Najlepiej myśleć o instalacji jak o systemie, który ma odcinać problem możliwie w małym fragmencie. W praktyce zaczyna się od rozdzielnicy, bo to ona porządkuje obwody, a nie od gniazdka w ścianie. Dla mnie „prosty” oznacza przede wszystkim czytelny: wiadomo, co zasila światło, co gniazda, co kuchnię, a co urządzenia o większym poborze.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Rozdzielnica | Rozdziela zasilanie na obwody i mieści zabezpieczenia | Powinna być dostępna, opisana i mieć zapas miejsca na przyszłość |
| Wyłącznik nadprądowy | Chroni przewody przed przeciążeniem i zwarciem | Dobiera się go do konkretnego obwodu, a nie „na oko” |
| Wyłącznik różnicowoprądowy RCD | Wyłącza obwód, gdy pojawia się niebezpieczny prąd upływu | To jeden z najważniejszych elementów ochrony przeciwporażeniowej |
| Przewody L, N i PE | L prowadzi napięcie, N zamyka obwód, PE chroni przy uszkodzeniu | PE nie jest „zbędnym dodatkiem”, tylko podstawą bezpieczeństwa |
| Puszki łączeniowe | Łączą odcinki przewodów i porządkują trasę instalacji | Muszą być dostępne tam, gdzie wymagają tego warunki montażu |
| Gniazda i łączniki | To punkty, z których korzysta domownik | Ilość i rozmieszczenie trzeba planować pod meble i sprzęty, nie pod przypadek |
| Uziemienie i połączenia wyrównawcze | Ograniczają różnice potencjałów i poprawiają ochronę w razie awarii | Szczególnie ważne w łazience, kuchni i przy metalowych instalacjach |
W praktyce domowej często spotyka się przewód 3x1,5 mm² dla oświetlenia oraz 3x2,5 mm² dla gniazd, a do tego zabezpieczenia B10 i B16. Traktuję to jednak jako punkt wyjścia, nie uniwersalny przepis. Długość trasy, sposób ułożenia przewodu i moc urządzeń potrafią zmienić dobór zabezpieczeń, dlatego projekt zawsze trzeba dopasować do konkretnego domu. Kiedy to jest już jasne, łatwiej zrozumieć, jak prąd naprawdę krąży po obwodzie.
Jak płynie prąd i po co dzieli się instalację na obwody
Najważniejsza zasada jest prosta: obwód ma zasilać jedną grupę odbiorników, a nie cały dom naraz. Gdy jedna rzecz ulegnie awarii, reszta powinna działać dalej. Właśnie dlatego nie łączy się wszystkiego w jeden długi „łańcuch”, nawet jeśli na początku tak wygląda to taniej i szybciej.
| Obwód | Typowe rozwiązanie | Dlaczego to ma sens |
|---|---|---|
| Oświetlenie | Przewód 3x1,5 mm², zwykle z zabezpieczeniem B10 | Mniejsze obciążenie, łatwiejsze odłączenie jednej strefy bez wyłączania gniazd |
| Gniazda ogólne | Przewód 3x2,5 mm², zwykle z zabezpieczeniem B16 | Lepsza rezerwa dla sprzętów domowych i odkurzacza, suszarki czy ładowarek |
| Kuchnia | Osobne obwody dla sprzętów o większym poborze | Jedna z najbardziej obciążonych stref w domu |
| Łazienka | Osobny obwód i ochrona różnicowoprądowa | Wilgoć i jednoczesne używanie kilku urządzeń zwiększają ryzyko |
| Duże urządzenia | Wydzielone obwody dla piekarnika, płyty, pralki, zmywarki, klimatyzacji | Urządzenie o dużej mocy nie powinno przeciążać całej reszty instalacji |
W nowoczesnym domu bardzo pilnuję tego, by światło i gniazda nie były wrzucone do jednego kosza. To nie tylko wygoda, ale też realna różnica w bezpieczeństwie i diagnostyce. Jeżeli po włączeniu czajnika gaśnie tylko jeden obwód, łatwo znaleźć przyczynę. Jeśli gaśnie pół mieszkania, problem zrobił się od razu większy niż powinien. Na tej podstawie można sensownie rozrysować układ pomieszczeń i uniknąć późniejszych przeróbek.
Jak zaplanować instalację przed remontem albo budową
Jeśli układ ma być naprawdę prosty w użytkowaniu, to projekt robi się jeszcze przed tynkami. Wtedy myśli się o meblach, sprzętach i trasach przewodów, a nie tylko o tym, gdzie najłatwiej wywiercić dziurę. Ja zawsze zaczynam od pytania, które urządzenie nie może się wyłączyć razem z resztą domu.
- Spisz wszystkie urządzenia stałe i te, które planujesz kupić w najbliższych latach.
- Rozrysuj meble i strefy pracy, bo to one wyznaczają miejsca gniazd, łączników i punktów świetlnych.
- Oddziel kuchnię, łazienkę, garaż, ogród i pomieszczenia techniczne od zwykłych pokoi.
- Zaplanuj rozdzielnicę tak, by była dostępna i miała kilka wolnych miejsc na przyszłe obwody.

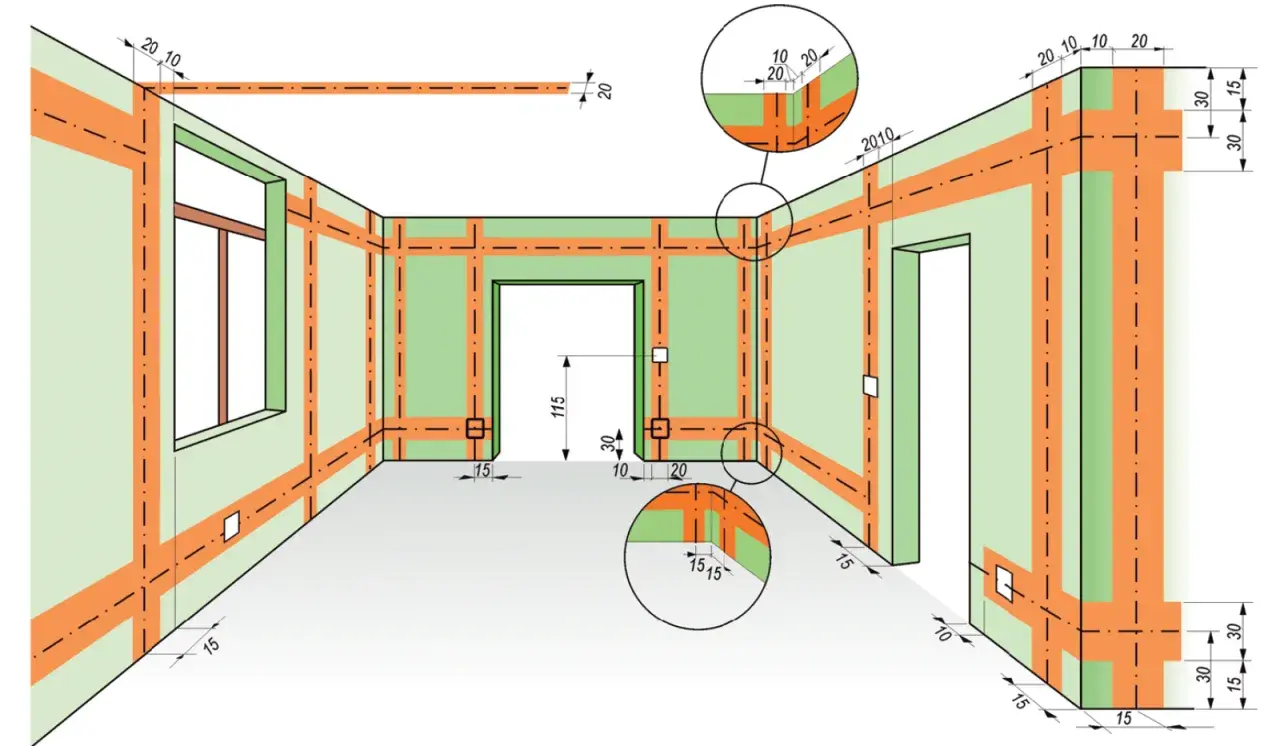

- Zostaw rezerwę w trasach przewodów i oznacz je przed zakryciem ścian, bo pamięć po remoncie bywa zawodna.
- Uzgodnij elektrykę z innymi branżami, zwłaszcza z hydrauliką i zabudową meblową, żeby później nie wiercić „na ślepo”.
W tej części często pojawia się peszel. Sam w sobie nie rozwiązuje błędnego projektu, ale tam, gdzie przewód może wymagać ochrony albo przyszłej wymiany, bywa rozsądnym dodatkiem. Z kolei w miejscach, w których trasa jest już z góry przesądzona, lepiej postawić na porządne ułożenie i dokumentację niż liczyć na cudowną „wymienność” przewodów po latach. Ja zawsze zakładam, że instalacja ma być czytelna także za pięć lat.
Najczęstsze błędy, które wychodzą dopiero po zamieszkaniu
Najwięcej problemów nie wynika z samego materiału, tylko z pośpiechu. Widziałem wiele domowych instalacji, które działały pierwszego dnia, ale po roku okazywały się trudne w naprawie albo zwyczajnie niebezpieczne. Najgorsze jest to, że część błędów długo nie daje objawów.
- Zbyt mało obwodów - jedno przeciążenie wyłącza za dużo pomieszczeń naraz.
- Mieszanie oświetlenia z gniazdami - oszczędność na papierze, kłopot w codziennym użyciu.
- Przewymiarowany bezpiecznik - zabezpieczenie przestaje chronić przewód tak, jak powinno.
- Brak przewodu ochronnego PE albo mostkowanie „na skróty” - to jedna z najgorszych oszczędności.
- Za mało gniazd w kluczowych miejscach - potem pojawiają się przedłużacze i listwy, czyli chaos, którego dało się uniknąć.
- Brak opisu obwodów - przy awarii nikt nie wie, co jest czym w rozdzielnicy.
- Ignorowanie stref wilgotnych i zewnętrznych - łazienka, taras i garaż wymagają większej dyscypliny niż salon.
W praktyce najgorszy błąd wygląda niewinnie: instalacja „działa”, więc uznaje się ją za gotową. Tymczasem elektryka domowa ma nie tylko działać, ale też wybaczać drobne awarie, dawać się serwisować i nie zaskakiwać przy pierwszym większym obciążeniu. Dlatego po montażu zawsze przechodzę do pomiarów i formalnego odbioru.
Co trzeba sprawdzić po montażu i jak wyglądają obowiązkowe kontrole
Po wykonaniu instalacji nie kończy się temat bezpieczeństwa. Jak podaje GUNB, kontrola okresowa wykonywana co najmniej raz na 5 lat obejmuje także sprawdzenie instalacji elektrycznej, w tym stanu połączeń, osprzętu, zabezpieczeń, ochrony przeciwporażeniowej, rezystancji izolacji przewodów i uziemienia. To nie jest detal administracyjny, tylko realny sposób wyłapywania usterek, których nie widać z poziomu ściany czy gniazdka.Na odbiorze zwracam uwagę przede wszystkim na trzy rzeczy: czy pomiary są wykonane i opisane, czy rozdzielnica jest logicznie oznaczona oraz czy przewidziano test działania RCD. Dobrze jest też zachować schemat instalacji albo przynajmniej prosty opis obwodów. Kiedy za kilka lat coś przestanie działać, taka dokumentacja oszczędza czas, pieniądze i nerwy.
W domu jednorodzinnym okresowa kontrola ma sens nie dlatego, że przepisy każą „odfajkować papier”. Sens jest prostszy: przewody się starzeją, zaciski potrafią się luzować, a sposób użytkowania domu zmienia się szybciej niż sam budynek. Dobrze zrobiony przegląd pokazuje, czy instalacja nadal odpowiada temu, jak naprawdę żyje dom. Kiedy to jest jasne, warto odpowiedzieć sobie na ostatnie pytanie: czy prosty układ wystarczy w każdej sytuacji?
Kiedy prosty układ wystarczy, a kiedy lepiej przewidzieć zapas
Nie każdy dom potrzebuje rozbudowanej automatyki, ale każdy potrzebuje zapasu mocy i miejsca w rozdzielnicy. Ja patrzę na to tak: im więcej sprzętu o dużym poborze i im więcej planów na przyszłość, tym mniej sensu ma elektryczny minimalizm. Prosty układ jest dobry wtedy, gdy jest prosty w obsłudze, a nie wtedy, gdy usunięto z niego wszystko poza absolutnym minimum.
| Sytuacja | Co robię | Dlaczego |
|---|---|---|
| Małe mieszkanie lub dom bez dużych urządzeń | Stawiam na czytelny podział: światło, gniazda, łazienka, kuchnia | To zwykle wystarcza i nie komplikuje użytkowania |
| Kuchnia ze zmywarką, piekarnikiem i płytą | Rozdzielam obciążenia na osobne obwody | Jedna awaria nie wyłącza całej strefy przygotowywania posiłków |
| Dom z klimatyzacją, pompą ciepła albo ładowaniem auta | Planuję mocniejszy zapas i miejsce na dodatkowe zabezpieczenia | Takie odbiorniki szybko pokazują, że „na styk” to zły pomysł |
| Garaż, warsztat, ogród | Dodaję osobne obwody zewnętrzne i robocze | Warunki są inne niż w salonie, więc i logika zasilania powinna być inna |
Jeśli dziś instalacja ma być po prostu prosta, i tak projektuję ją z myślą o tym, co pojawi się za dwa lata. To zwykle tańsze niż późniejsze kucie ścian i dokładanie obwodów w pośpiechu. Najrozsądniejsze uproszczenie nie polega na cięciu zabezpieczeń, tylko na takim uporządkowaniu całości, by dom był bezpieczny, czytelny i gotowy na rozwój.
Najrozsądniejsze uproszczenia w domowej elektryce
Najlepsze uproszczenie, jakie widzę, to nie redukcja zabezpieczeń, tylko redukcja chaosu. W praktyce oznacza to osobny obwód dla światła, sensowny podział gniazd, czytelną rozdzielnicę, kilka wolnych modułów na przyszłość i oznaczenie tras przewodów przed zakryciem ścian. Taki układ jest łatwiejszy do serwisowania i znacznie mniej męczący w codziennym życiu.
Gdybym miał zostawić jedną zasadę, byłaby taka: nie oszczędzaj na przejrzystości. Domowa elektryka ma działać codziennie, a przy pierwszym problemie pozwolić szybko znaleźć źródło awarii, bez rozkuwania połowy mieszkania. Właśnie to odróżnia dobrą, prostą instalację od rozwiązania tylko pozornie prostego.
